Caractéristiques techniques

Matière

- Base, jupe, enjoliveur et manette en ABS permettant une très bonne stabilité dimensionnelle avec une meilleure résistance aux agents chimiques et aux ultraviolets.

- Base mécanisme en polycarbonate donnant une meilleure résistance mécanique.

Caractéristiques Dimensionnelles

- Enveloppe : 60x60x33.3(mm).

- Couleur : Blanc. -

Fixation : o En saillie. o Possibilité d’installation en huisserie.

Fonctions Principales

Etablir et couper un courant électrique monophasé

- Interrupteur simple allumage, assure la fermeture d’un contact par action sur la manette.

- Interrupteur simple va et vient, assure la fermeture de 2 contacts en alternance par action sur la manette.

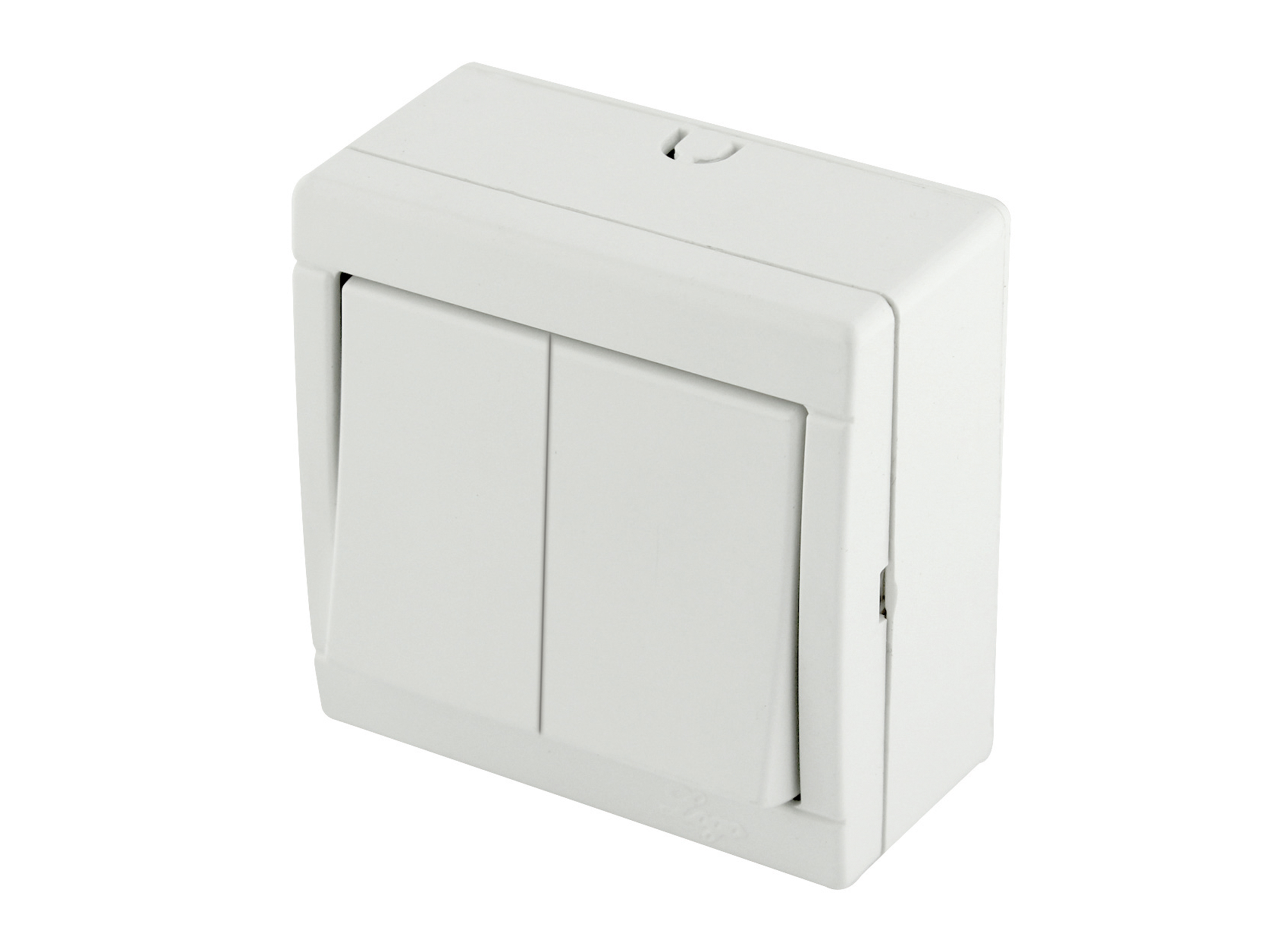

- Interrupteur double allumage, assure la fermeture de 2 circuits indépendants par actions indépendantes sur deux manettes.

- Interrupteur double va et vient, assure la fermeture de 4 contacts en alternance de 2 circuits indépendants par actions indépendantes sur deux manettes.

Mode d’utilisation

- Entrée de câble pré-défonçable.

- Dénuder le câble à 8 mm.

- Introduire le câble dans la borne de connexion à vis.

- Serrer à l’aide d’un tournevis.

Limites d’utilisation :

- Section du câble : 1.5 mm2.

- Courant & tension : 10A/250V~.

Normatives :

- Conforme à l’essai au feu 850°C pour les pièces de l’habillage et pour les pièces en contact avec les parties actives.

- Conçu conformément aux normes NF EN. 60669-1 / NM 06.6.001.
